详细说明:
一、3米法半电波暗室介绍
3m测试距离设计的半电波暗室,主要由3米法主暗室、操作控制室和功放室组成(可配置传导测试室),用于3m距离的辐射抗扰度测试和辐射发射的符合性测试。完整的暗室系统可以覆盖CISPR、EN、FCC、GB、GJB等多种标准,具备升级到全波暗室的能力。可广泛应用于IT产品,家用电器,医疗器械,汽车零部件,小型军工电子产品,工业电子用品,通信领域等电磁兼容测试。加配特殊接口后可以进行特殊产品的测试,如水表,燃气表,电能表等。
3m法典型屏蔽内尺寸:9m(长)×6m(宽)×6m(高)
二、电波暗室性能指标
辐射抗扰度测试:符合IEC/EN 61000-4-3等标准的要求。
辐射发射测试:符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等标准要求。
静区尺寸:2米直径2米高度的圆柱体内
屏蔽效能:满足标准EN50147-1或者更优
归一化场地衰减(NSA):在30MHz-1GHz内按CISPR16-1-4和ANSI C63.4标准满足±3.5dB,±3.0dB,±2.5dB等可供选择
场强均匀性(FU):按IEC61000-4-3的要求进行测,在0~6dB内
场地电压驻波比(sVSWR)在1GHz—18GHz范围内按CISPR16-1-4标准不大于6dB
背景噪声(Ambient Background Noise,称ABN):比CISPR22标准规定的限值低10dB
三、结构组成
3m法暗室由主暗室、操作控制室和功放室组成(可配置传导测试室)

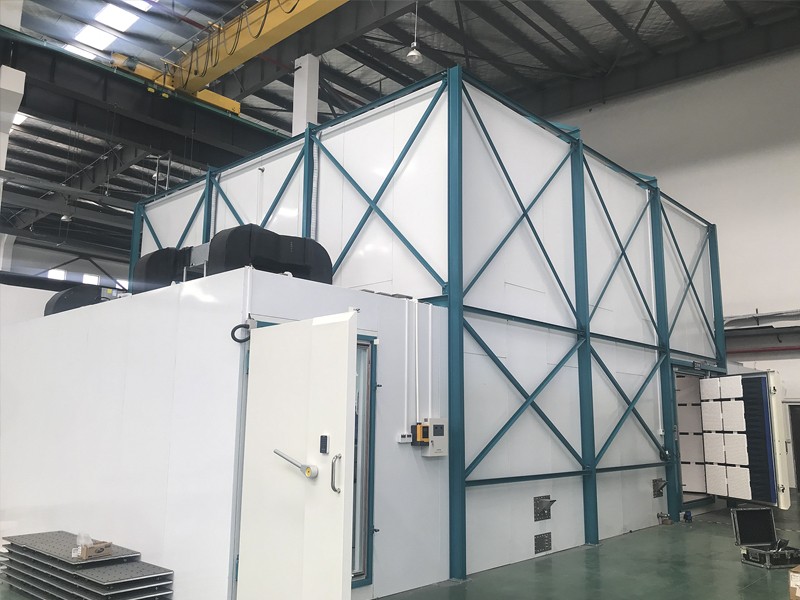

1)屏蔽室
屏蔽室有屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。根据用户要求,屏蔽壳体采用焊接式或组装式结构均可。

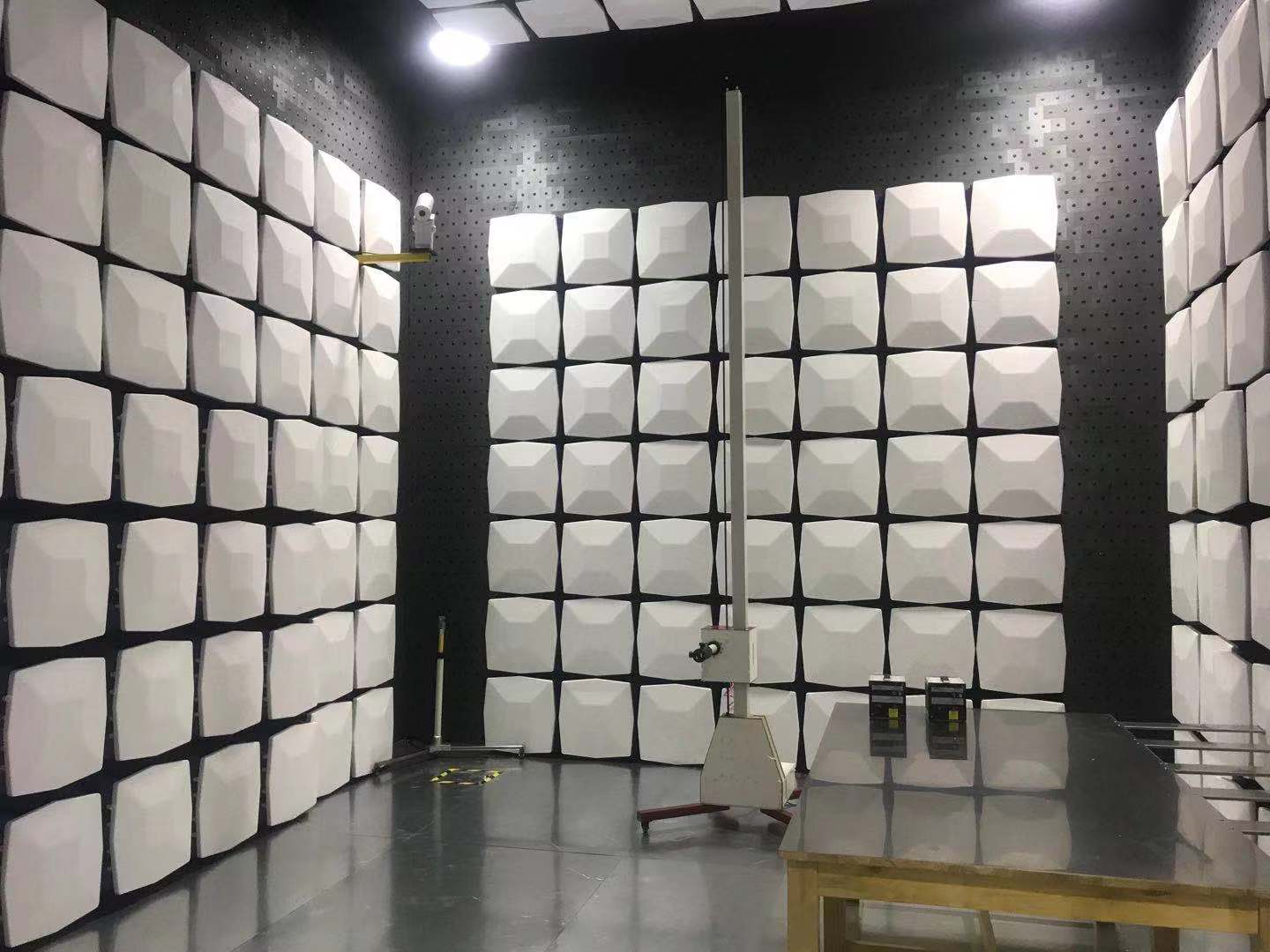

2)吸波材料:
1、单层铁氧体片:工作频率范围30MHz〜1000MHz
2、锥形含碳海绵吸波材料是由聚氨酯泡沫塑料在碳胶溶液中渗透而成,具有较好的阻燃特性。
3)其它:

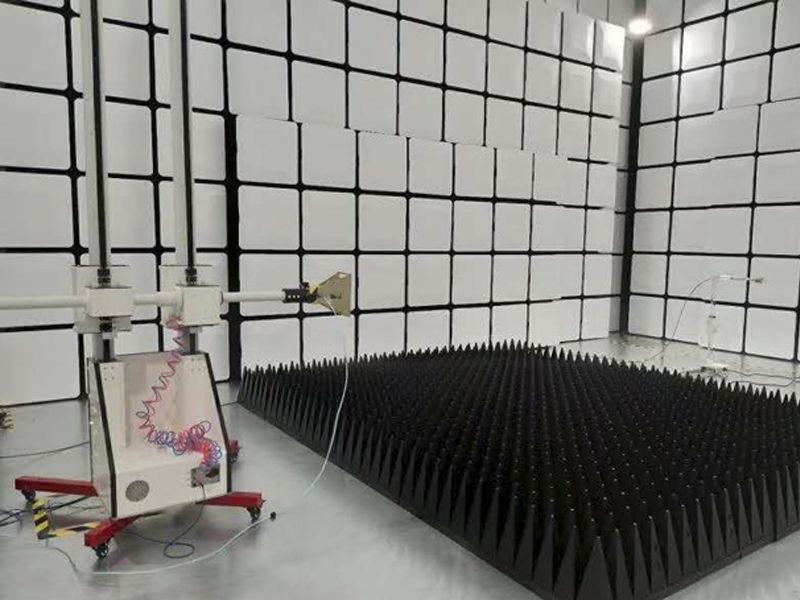

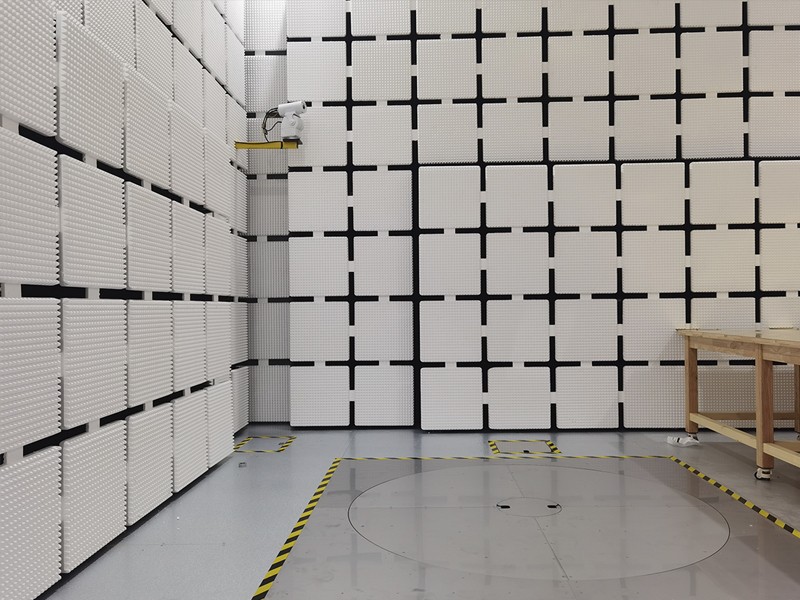

主要有信号传输板、转台、天线、监控系统等。
四、产品规格
电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外形尺寸和测试要求确定,分为1米法、3米法、5m法、10米法暗室。根据具体使用要求还可定制各种非标暗室。
